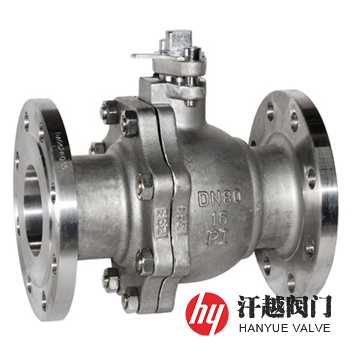

310S球閥產品概述
310S球閥是一種閥體、閥蓋、閥桿、球體及金屬閥座等主要部件采用310S或S31008及0Cr25Ni20等不銹鋼材質鑄制或鍛制而成，適合安裝在超高溫和氧化性介質的管道上，作啟閉裝置用的2520球閥，其主體所選用的材料系25%Cr-20%Ni高合金耐熱不銹鋼，有很好的熱強性、抗氧化性和抗硫化性，因鋼中鉻和鎳的質量分數很高，使得它擁有好得多的蠕變強度，在高溫下能持續作業，有優良的耐高溫性能，因為鎳(Ni)、鉻(Cr)百分比含量高，所以它具有比普通不銹鋼強得多的耐腐蝕、耐氧化、耐酸堿性，因此，該閥既可以用于腐蝕性介質工況又可使用在高溫環境中。本產品具有密封性好、流體阻力小、開關迅速方便、使用時間長、可靠性高、便于實現氣控和電控等優點。
310S球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 2 | 閥 體 蓋 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 3 | 閥 桿 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 4 | 球 體 | 310S+HF | S31008+HF | 06Cr25Ni20+HF | 0Cr25Ni20+HF |
| 5 | 閥 座 | 310S+HF | S31008+HF | 06Cr25Ni20+HF | 0Cr25Ni20+HF |
| 6 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 填料壓蓋 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
| 8 | 蝶形彈簧 | Inconel X-750 | Inconel X-750 | Inconel X-750 | Inconel X-750 |
310S球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
310S球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
310S球閥結構圖
如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明球閥類型，公稱通徑、公稱壓力、閥體和內件材質、法蘭標準、使用介質及介質溫度等，本系列產品有浮動球閥、固定球閥、Y型三通球閥、T型三通球閥、L型三通球閥、V型球閥及偏心半球閥等。
