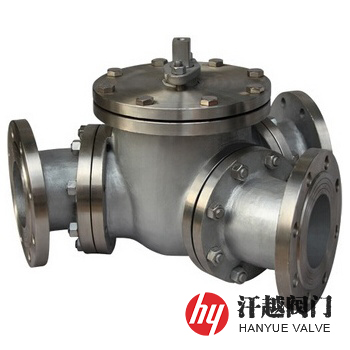

雙相鋼Y型三通球閥產品簡介
雙相鋼Y型三通球閥是一種主閥體、支管體、閥蓋、帶柄球體及金屬閥座等主要零部件由2205、2507或ASTM A995 4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)及ASTM A182 F51(S31803)、F53(S32750)、F55(S32760)、F60(S32205)等材質鑄造或鍛造而成，通過驅動裝置帶動球桿正反回轉120度或135度，實現對Y形管路中介質流向切換的海水用Y型三通球閥，其閥體中設有兩通孔成120°或135°角的球體以及具有一進兩出的三個管口的流體通道，可以實現二種不同流向的切換。該閥主體所使用的材料為由鐵素體和奧氏體兩相按適當?shù)谋壤龢嫵傻碾p相不銹鋼，它不但具有優良的耐點蝕、縫隙蝕、應力腐蝕性能，而且增加了強度和韌性，因此，本產品特適用于工作介質為含氯化物、H?S、CO?等腐蝕性的氣體、液體或顆粒狀物料，以及在海水等包含氯離子的濕潤環境中使用。
雙相鋼Y型三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | 2205 | 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
| 2 | 支 管 體 | 2205 | 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
| 3 | 密 封 圈 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、DSS+HF | ||||
| 4 | 帶柄球體 | 2205 | 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
| 5 | 閥 蓋 | 2205 | 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | 2205 | 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
| 8 | 端 蓋 | 2205 | 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
雙相鋼Y型三通球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
雙相鋼Y型三通球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | ||||||
| L | L0 | D | K | R | C-f | n-d | ||
| 16 | 50 | 340 | 110 | 160 | 125 | 100 | 16-3 | 4-?18 |
| 65 | 400 | 130 | 180 | 145 | 120 | 18-3 | 4-?18 | |
| 80 | 410 | 150 | 195 | 160 | 135 | 20-3 | 8-?18 | |
| 100 | 460 | 170 | 215 | 180 | 155 | 20-3 | 8-?18 | |
| 125 | 560 | 190 | 245 | 210 | 185 | 22-3 | 8-?18 | |
| 150 | 660 | 210 | 280 | 240 | 210 | 24-3 | 8-?23 | |
| 200 | 800 | 235 | 335 | 295 | 265 | 26-3 | 12-?23 | |
| 250 | 1030 | 290 | 405 | 355 | 320 | 30-3 | 12-?25 | |
| 300 | 1140 | 350 | 460 | 410 | 375 | 30-4 | 12-?25 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
雙相鋼Y型三通球閥結構圖
如果你需訂購我廠三通球閥產品，咨詢時煩請說明結構類型(L型、T型、Y型)、公稱尺寸、公稱壓力、閥體和內件材料、使用介質及組分、工作溫度、驅動方式(手動、蝸輪傳動、氣動、電動、液動等)、端部連接形式等。
